    剛性礦物絕緣電纜結構與優缺點

    信息來源:河南黃河線纜有限公司    發布時間:2020-10-14

     一、 常用剛性礦物絕緣電纜的種類

    標準規定:剛性礦物絕緣電纜分為輕型和重型

    劃分標準:以電壓來劃分。交流電壓不超過500伏(有效值或直流電壓500伏)及其以下的為輕型;交流電壓不超過750伏(有效值或直流電壓750伏)及其以下的為重型型;



    一)電力電纜

    1)BTTZ重型銅芯銅護套礦物絕緣電纜;

    2)BTTVZ重型銅芯銅護套聚氯乙烯外護套礦物絕緣電纜;

    3)LSF-BTTZ重型銅芯銅護套低煙無鹵外護套礦物絕緣電纜;



    二)控制電纜

    1)BTTQ 輕型銅芯銅護套礦物絕緣電纜;

    2)BTTVQ輕型銅芯銅護套聚氯乙烯外護套礦物絕緣電纜;

    3)LSF-BTTQ 輕型銅芯銅護套低煙無鹵外護套礦物絕緣電纜;

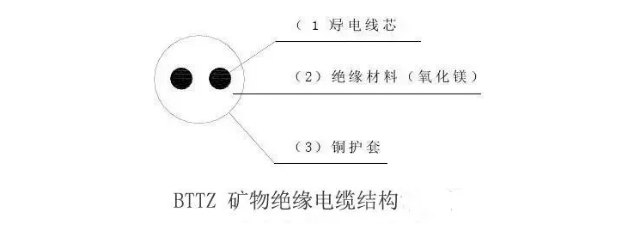

    二、剛性礦物絕緣電纜結構組成:

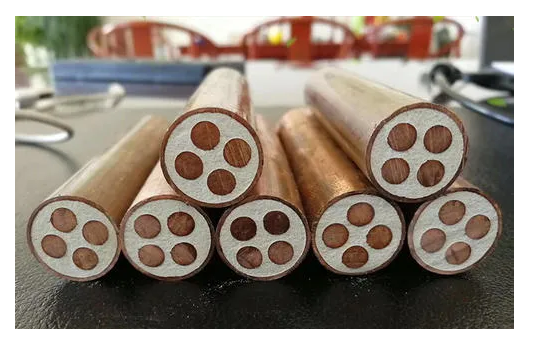

    礦物絕緣電纜以高導電率的銅導體、無機氧化鎂絕緣、無縫銅管護套為基本結構組成。







    多芯電纜封罐型終端頭制作示意圖



    三、剛性礦物絕緣電纜的產品型號及表示方法

    (GB/T13033—2007《額定電壓750V及以下礦物絕緣電纜及終端》)



    一)、代號

    1、系列代號:B

    2、導體代號:T

    3、護套代號:

    3.1銅護套:T

    3.2銅合金護套:TH

    4、外套代號:

    4.1聚氯乙烯外套:V

    4.2聚烯烴外套:Y

    5、結構特征代號:

    5.1輕型:Q

    5.2重型:Z

    6、阻燃特性代號:無鹵低煙WD



    二)產品的表示方法

    產品用型號、額定電壓、規格及標準編號組成。產品型號組成

    產品型的號組成和排列順序如下(見附頁)



    三) 產品的標志

    每根電纜應標明額定電壓和制造方標志。標志應符合標準規定,電纜無外套時,標記在標簽上并系在每根電纜上。



    四、剛性礦物絕緣電纜特點



    1、剛性礦物絕緣電纜主要優點

    1)完全防火

    剛性礦物絕緣電纜自身完全不燃燒,同時也不會引發火源。即使在有火焰燒烤的情況下,只要火焰溫度低于銅的熔點溫度,火焰消除后電纜無需更換仍可繼續使用。在被火焰燒烤的情況下不會產生有毒的煙霧和氣體。

    2)過載保護能力強

    線路過載時,只要發熱達不到銅的熔點溫度,電纜不會受損。即使瞬間擊穿,擊穿處氧化鎂晶體也不會形成碳化物,過載消除后,電纜性能不會產生變化,仍可繼續正常使用。

    3)工作溫度高

    由于絕緣層氧化鎂晶體的熔點溫度遠高于銅的熔點溫度,因而電纜高正常工作溫度可達250℃,短期內可在接近銅的熔點溫度1083℃下繼續運行。

    4)防腐、防爆性能好

    由于采用無縫銅管作護套,所以礦物絕緣電纜具有防水、潮氣、油和一些化學物質侵害的性能,銅管具有相當的機械強度故有較好的防爆性能。

    5)使用壽命長

    剛性礦物絕緣電纜全部由無機材料構成,因而不存在絕緣老化,使用壽命可達到普通電纜的3倍以上。

    6)敷設靈活性較大

    剛性礦物絕緣電纜可以與普通電纜敷設在橋架上,同時也可以采用專用支架明敷,比普通電纜敷設更具靈活性,也節省了電纜橋架的投入,可以降低工程整體造價。














    2、剛性礦物絕緣電纜的主要缺點

    1)投資成本高

    由于剛性礦物絕緣電纜外護套是由無縫銅管構成,整體含銅量遠多于普通電纜,同時剛性礦物絕緣電纜的施工工藝對設備要求高于普通電纜,造成剛性礦物絕緣電纜價格與普通電纜相比高出30%左右。

    2)接頭處易受潮

    絕緣層由礦物氧化鎂組成,它極易與空氣中的水分發生化學反應,而生成能導電的氫氧化鎂。在電纜頭施工中,電纜端頭剝開裸露導體時,電纜的絕緣電阻一般在10MΩ以上,但如在1小時內未完成電纜頭制作,絕緣電阻可下降到10MΩ以下,甚至會出現降到0.5MΩ以下的情況,如不注意劃破外層,又未及時發現并作密封防潮處理,絕緣值會很快下降并會逐步下降到0,這樣就會造成該電纜無法使用。

    3)施工難度大

    剛性礦物絕緣電纜硬度與一般電纜相比較高,重量約為一般電纜的2倍,敷設時不易達到平行整潔的觀感效果,且線路長、接頭多,查找故障點困難,因此施工難度較大,在進出配線箱處和橋架內彎曲成型困難。

    4)施工工作量較大

    剛性礦物絕緣電纜凡規格超過35mm2的均為單芯電纜,如1根70mm2的電纜,普通電纜只需3×70+2×35五根導體在同一外護套內即可,而BTTZ要達到同等規格須由3根70mm2加1根35mm2的單芯電纜拼合而成。單芯電纜的交貨長度較短,例如240mm2的電纜交貨長度為69米,若敷設距離較長則會增加大量中間接頭的制作,使得施工工作量成倍增加。

    5)耐電壓等級僅為750V;

    6) 重量大,重量約為一般電纜的2倍。

    7)制作長度受限,銅管拉拔工藝使得單根連續長度有限。(線路長時接頭多,接頭處氧化鎂極易與空氣中的水分發生化學反應易吸潮而發生故障,且查找故障點困難)。

    8)中間接頭及終端頭的制作質量有待提高。

    9)鋼硬大,敷設時不易達到平行整潔的觀感效果,在進出配線箱處和橋架內彎曲成型困難。

    10)氧化鎂粉末充當絕緣層,易產生厚薄不均現象,工藝稍有差池便會擊穿,額定電壓高為450/750V。



    3、施工中易出現的問題

    1)電纜絕緣阻值達不到要求;

    2)在試運行過程中,發生短路跳閘事故(接頭多、電纜受彎曲擠壓絕緣值下降等);

    3)只要返工,就會造成了敷設好的電纜失去了原有的整齊與美觀。
